生物安全实验室给水系统

2020年10月19日 浏览量: 评论(0) 来源:《医学动物实验技术》 作者:魏泓 主编 责任编辑:yjcadmin

生物安全实验室根据实验工艺的要求一般分为防护区和辅助工作区,进入防护区的给水管道应设置独立的给水系统。辅助工作区用水,一般包括生活用水和清洗用水,所有实验器材(如玻璃器皿、手术器具等)在使用前,均需在中央清洗单元完成清洗和灭菌。来自防护区的需重复使用的实验器材,在离开防护区之前,必须在防护区内完成相应消毒处理,再送到中央清洗单元进行清洗灭菌。

一级、二级生物安全实验室防护区的给水干管可采用倒流防止器等防污隔断设施。高级别生物安全实验室防护区给水由室外给水经软水器处理后进断流水箱(给水管应与断流水箱非连接供水),再经紫外线消毒器消毒,由水泵变频加压供至各用水点。

(一)防护区给水系统

1.生物安全实验室(区)给水系统  实验室(区)用水一般为淋浴(化学淋浴)、洗手盆、洗眼器、实验盆、高压灭菌器、实验设备、动物房及解剖间冲洗等用水。如果实验室区域内还有供实验人员使用的卫生间,还需要为卫生间供水。

2.生物安全实验室(区)纯水系统  实验室用纯水涉及下述多方面:分析试剂及药品配制稀释用水;生物化、电化学等研究用水;微生物、生物培养发酵用水;细胞培养用水;生物工程培养基用水;有机物分析用水;总有机碳(TOC)分析用水;高精密光学镜片冲洗用水;各种医疗用生化仪、分析仪用水;生理、病理、毒理学实验用水;环境、环保实验分析用水;PCR应用及分析用水;高分子实验用水等。

生物安全实验室纯水用水量小,无菌、无热原性的要求,比注射用水水质要求低,产品水储存及输送无温度要求(常温即可),管路相对不复杂。生物安全问题是系统设计的核心问题。实验室纯水供给系统必须是单向不可逆的只送不回系统。任何一个用水点的回流都将给整个系统甚至设施和环境造成传染病原体污染的巨大风险。系统设计应考虑下述措施。

原水应与城市自来水管网隔断,避免污染城市生活水管网。系统终端用水点必须设止回阀,避免出现系统污染。中央清洗单元应设在清洁区。

大型实验室用的纯水制备宜设在清洁区,采用集中式管道供水,以防止设备受到病原体污染和设备消毒的困难;小型实验室用纯水可采用小型高纯水设备制备后就地使用,或用容器配送至防护区使用。

管道供水宜采用抗腐蚀性能较强的不锈钢316L管材设计管道系统,管道的设计和安装应避免死角、盲管。管道连接用焊接或快装接头,避免丝扣连接。

3.实验室(区)动物饮水系统  本处不再赘述,详见本篇第一章第五节相关内容。

(二)给水系统技术要求

实验室给水设备的安装必须为实验室安全运行、清洁和维护提供充足的空间。应尽可能地避免管线暴露在外和有积尘。三级生物安全实验室和四级生物安全实验室的给水管道应涂上区别于一般水管的醒目颜色。实验室给水设备的安装设计应注意以下几点:

1.实验室内各类给水排水的干管,应敷设在技术夹层和管道井中。干管系统不应设置清扫口、放空口和取样口。需要消毒的管道以及易燃、易爆和有毒物料的管道宜明设。

2.各类管道不宜穿越与其无关的区域。

3.实验室(区)各类管道上的阀门、管件材料应与管道材料相适应。所用的阀门、管件除满足工艺要求外,应便于拆洗、检修。

4.实验室(区)各类管道均应明确标识流体的种类及流向,可采用挂牌的方法注明管道内流体的种类、用途、流向等。

5.实验室(区)的管道保温层表面必须整齐、光洁,不得有颗粒性物质脱落,并宜用金属(最好是不锈钢)外壳保护。

6.排水管如果选用塑料管,应设相应的阻火装置;有毒介质排放管应有过滤装置;通向室外的管道应设防止空气倒灌的装置。

(三)给水管道穿墙、楼板做法

给水干管一般敷设在实验室上层的技术夹层内,正对实验室用水点的位置向下穿楼板或吊顶布置竖向支管,实验室穿板的做法要求简便、洁净、密封及耐久。Ⅰ型不锈钢管穿楼板做法可用于实验室洗手盆、实验设备等给水。Ⅱ型不锈钢管穿楼板做法可用于实验室纯水给水管道、气体管道。此方法适用于低级别生物安全实验室。套管做法见图1-2-7。

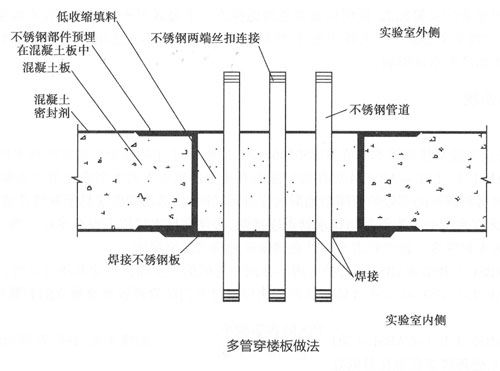

 对于高级别生物安全实验室,特别是大动物实验室,管道穿楼板的密闭性要求更加严格,穿一个实验室楼板的多根管道应集合在一起实施,做法见图1-2-8。

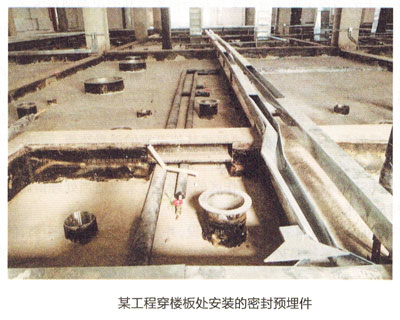

目前,国内外高级别生物安全实验室穿墙或楼板的管道密封常采用密封元件来实现,图1-2-9中的圆环为密封元件,建筑结构主体施工时将密封元件的不锈钢环预埋在楼板或侧墙里,故在设计时应明确密封元件的位置、标高及密封元件的型号尺寸。密封元件目前由于是进口管件,故价格较高。
