生物安全实验室电气与自动控制系统

2020年11月27日 浏览量: 评论(0) 来源:《医学动物实验技术》 作者:魏泓 主编 责任编辑:yjcadmin

服务于生物安全实验室的配电首先应保证其可靠性。此外,应设专用配电箱,专用配电箱应设在该实验室的防护区外。生物安全实验室应设有足够多数量的固定电源插座,照明与插座由不同的支路供电。照明分支回路均为单相三线配出。重要设备应单独回路配电,且应设置漏电保护装置。

本节不再赘述如何实现常规的电气工程设计特点,只针对生物安全实验动物设施对电气设计的特殊需求。

(一)负荷标准

生物安全实验室必须保证用电的可靠性。

二级生物安全实验室的用电负荷不宜低于二级。如果停电对设施内饲养的动物、实验设备等影响较大,应至少满足二回路供电,供电变压器也宜选用两台。

动物生物安全三级实验室(ABSL-3)中的a类和b1类实验室应按一级负荷供电,当按一级负荷供电有困难时,应采用一个独立供电电源,且特别重要的负荷设置应急电源;应急电源采用不间断电源的方式时,不间断电源的供电时间不应小于30分钟。应急电源采用不间断电源加自备发电机的方式时,不间断电源应能确保自备发电设备启动前的电力供应。

ABSL-3中的b2类实验室和四级生物安全实验室必须按一级负荷供电,特别重要的负荷应同时设置不间断电源和自备发电设备作为应急电源,不间断电源应能确保自备发电设备启动前的电力供应。

ABSL-3及ABSL-4实验室中特别重要的负荷主要为:生物安全柜、动物隔离器和气密门充气系统、实验室送排风系统、生命维持系统、化学淋浴系统、消防系统、消毒灭菌设备、冷冻、冷藏设备、照明系统、应急照明、疏散照明、出入控制系统、防护区供水系统、自动报警监控系统及重要的计算机系统等。

(二)低压配电系统

生物安全实验室应设置专用配电箱,三级和四级生物安全实验室的专用配电箱应设在该实验室的防护区外。

一般三级和四级生物安全实验室均会在其上方设置设备夹层,实验室配电箱一般安装在设备夹层内。配电线路通过专用密封盒子配线至实验室上方或壁装的线槽内,之后沿线槽配电至各用电点。进入实验室内的电线管穿线后,管口应采用无腐蚀、不起尘和不燃材料封闭。

三级和四级生物安全实验室每套送排风系统均单独设置配电箱,其配电箱可安装在对应空调机房内。

三级和四级实验室防护区内灯具、开关、插座等所有在墙壁、顶板需要安装的电气元件,其结构及安装应符合所在区域的密闭性要求。

三级和四级生物安全实验室UPS不间断电源均带旁路检修开关,以保证检修时电源正常供电。四级生物安全实验室UPS电源一般采用双CPU控制器,电池容量应有冗余。

三级和四级生物安全实验室的重要设备均采用一对一单独放射式配电的方式,如:生物安全柜、动物笼、动物视频监控、实验室照明、气密门等。

(三)照明配电系统

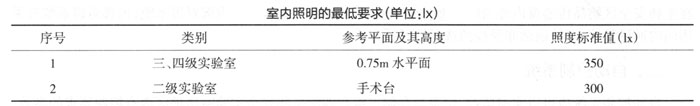

1.照度标准  生物安全实验动物设施相关房间普遍应用的照度标准如表1-2-7所示。动物设施部分照度标准同本篇第一章第八节。

2.照明方式  ABSL-3及ABSL-4动物生物安全实验室内设持续供电时间不少于30分钟的应急照明,并设置紧急发光疏散指示标志。

其他房间照明要求参考本篇第一章第八节普通实验动物设施照明。

3.照明光源及灯具选择  三级和四级生物安全实验室内照明灯具采用吸顶式密闭洁净灯具,并具有防水功能。动物室照明灯具为吸顶式密闭洁净灯具,采用智能调光系统。实验室的入口设置实验室工作状态的文字或灯光讯号显示。实验室、缓冲、更衣间等处设紫外线灯。

实验室灯具平行于实验台安装。

4.照明控制动物照明昼夜调光交替时间12/12小时,由智能时间可编程控制开关控制。

对于照度要求较低的小型实验动物(如鼠、鸡等)设施内,应设置照度可调的光源。

三级和四级生物安全实验室的入口和主实验室缓冲间入口处应设置主实验室工作状态的显示装置。

5.照明线路的敷设  生物安全实验室配电管线采用金属管敷设,穿过墙和楼板的电线管加套管,套管内用不收缩、不燃烧材料密封。进入实验室内的电线管穿线后,管口应采用无腐蚀、不起尘和不燃材料封闭。
